用途说明
磁助电接点压力表广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。通常，仪表经与相应的电气器件(如继电
器及接触器等)配套使用，即可对被测(控)压力系统实现自动控制和发信(报警)的目的。为了能适应被测对象的各异和需求，本系列仪表在原有普通型和专用型
的基础上，又相继研制了抗振型、耐蚀型、耐蚀抗震型以及带有隔离装置等多种类型共10多种型号和产品。
鉴于本系列仪表不仅具有设计新颖、结构可靠、品种规格齐全、动作稳定性好、适应性强的特点外，而且又具有测控并茂、安装简单、维护量小等优点，因此，它是一般无指示、无切换差调整和无外设定装置的压力控制器所无可比拟的压力测控仪表。

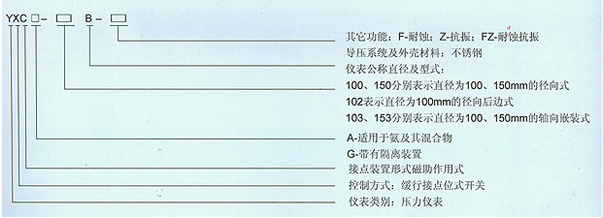

型号指标
主要技术指标及功能
标度范围、精确度等级及接头螺纹尺寸
类型 | 型号 | 名称 (含全称或简称) | 标度范围 MPa | 精确度等级 | 接头螺纹 尺寸 | ||
指示 | 设定值 | ||||||
接通 | 断开 | ||||||
普通型 | YXC-100 *YXC-102 YXC-103 | 磁助电接点压力表 | 0～0.1至60及 -0.1～0.06至2.4系列 | 1.6 | 1.5 | 4 | M20×1.5 (*G3/8”) (*G½”) |
YXC-150 *YXC-153 | 0～0.1至60及 -0.1～0至2.4系列 | ||||||
专用型 | YXCA-150 | 磁助电接点氨压力表 | 0～0.16至60及 -0.1～0.06至2.4系列 | 2.5 | 2.5 | 4 | |
抗振型 | YXC-100-Z *YXC-102-Z YXC-103-Z | 磁助电接点压力表 | 0～0.6至60及 -0.1～0.5至2.4系列 | 1.6 | 1.5 | 5 | |
耐蚀型 | *YXC-100-F *YXC-102-F *YXC-103B-F *YXC-150B-F *YXC-152B-F *YXC-153B-F | 0～0.16至60及 -0.1～0.06至2.4系列 | 1.6 | 1.5 | 4 | ||
耐蚀抗振型 | *YXC-100-FZ *YXC-102-FZ *YXC-152B-FZ *YXC-153B-FZ | 0～0.6至60及 -0.1～0.5至2.4系列 | 1.6 | 1.5 | 5 | ||
隔离式普通型 隔离式耐蚀型 | YXCG-103 *YXCG-103-F | 隔离式磁助电接点压力表 | 0～0.16至60及 -0.1～0.06至2.4系列 | 1.6 | 1.5 | 4 | M42×2 (*G1¼") |
隔离式抗振型 | YXCG-103-Z | 0～0.6至60及 -0.1～0.5至2.4系列 | 1.6 | 1.5 | 5 | ||
隔离式耐蚀抗振型 | *YXCG-103-FZ | ||||||
注:1)标有“*”的型号暂限于特殊订货
2)隔离式的软尾长度为1、2、3、4m(其中2m为优选长度)
