说明
一般压力表适用于测量无爆炸危险，不结晶，不凝固及对铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。
主要技术指标
型号 | Y-40 | Y-60 | Y-100 | Y-150 | Y-250 |
公称直径mm | φ40 | φ60 | φ100 | φ150 | φ250 |
精确度等级 | 2.5 | 1.6 | |||
测量范围 | 0～0.1;0.16;0.25;0.4;0.6;1;1.6;2.5;4;6 | ||||
0～10;16;25 | 0～10;16;25;40;60;100 | ||||
-0.1～0.06;0.15;0.3;0.5;0.9;1.5;2.4 | |||||
使用环境条件：-40～70℃，相对温度不得大于85%
温度影响：不大于0.4%/10℃(使用温度偏离20±5℃)

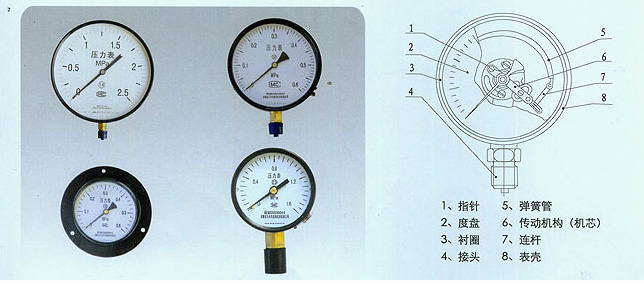

结构原理
仪表的测量系统由接头与弹簧管组成，由于被测压力的变化使弹簧管自由端产生位移，借连杆带动扇形传动齿轮端部的指针旋转，在盘度指示相应的压力数值。为了消除扇形齿轮转轴齿轮间隙活动，在转轴齿轮上装置了盘形游丝。

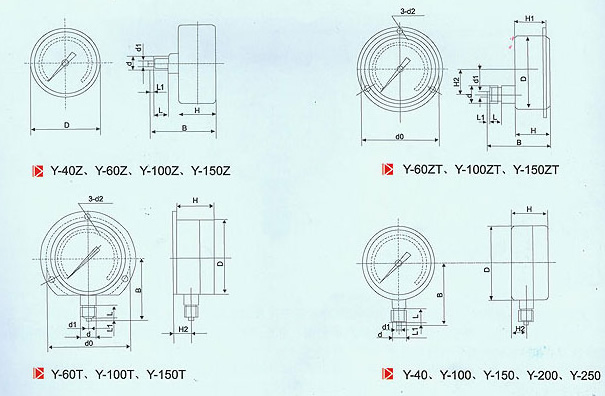

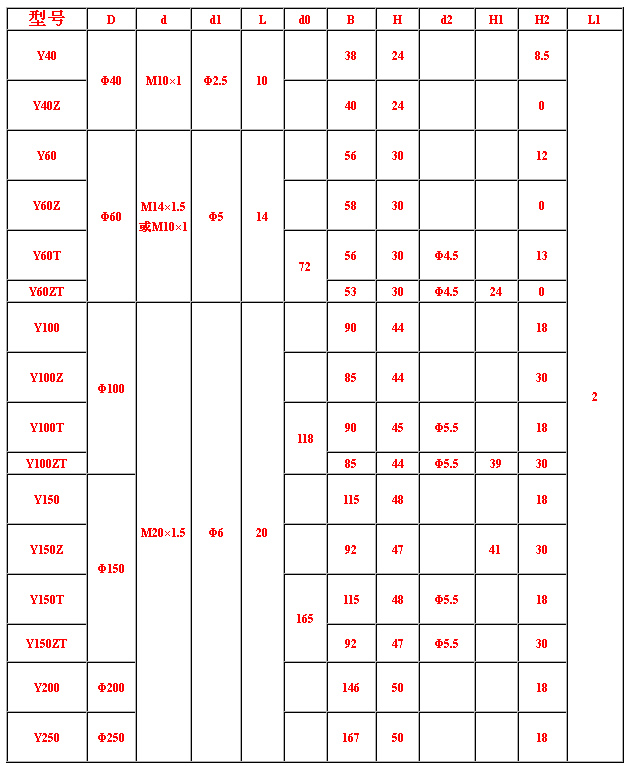

外型尺寸
主要技术指标
